精密DA53T电液板料折弯机

Name: DA53T 电液伺服折弯机
Brand: Anhui Harting Machinery Technology Co.,LTD.
Availability: InStock

53TX系统折弯机是一款高精度数控折弯设备，采用先进的TX数控系统，具备智能编程与自动补偿功能。机身采用整体焊接结构，确保高刚性，折弯精度达≤±0.1mm/m。支持多轴联动控制，可实现复杂工件一次性成型，兼容CAD图形导入，操作便捷。适用于钣金加工、汽车零部件及家电制造等行业，满足高强度、大批量生产需求，是现代工业自动化加工的理想选择。

多轴联动控制

配备高扭矩伺服电机驱动

整体焊接结构，确保高刚性

精密DA53T电液伺服数控折弯机的特点

请求信息

控制器：DELEM DA53TX

电气系统：施耐德电气 - 法国

主电机：西门子电机 - 德国

液压系统：博世力士乐 - 德国

油泵：Sunny - 美国

管接头：EMB - 德国

后挡料：上银科技 - 台湾

折弯精度 ≤±0.1mm/m。

配置介绍

刚架

该结构采用全焊接钢框架与集成组装平台相结合的设计，具备出色的刚性和高尺寸精度。整体框架运用UG、ANSYS和CAD等先进工具进行三维有限元分析与优化开发，确保了系统结构的稳定性和整体性能的可靠性。
系统
- 用户友好的2D图形化编程，支持触摸屏操作
- 15°倾斜高清彩色TFT显示屏
- 自动计算折弯顺序
- 智能挠度补偿调节功能
- 伺服驱动与变频器集成控制
- 增强型Y轴运动控制算法，支持闭环和开环液压系统
- USB连接及多种外设接口选项
- 支持Profile-T离线编程软件

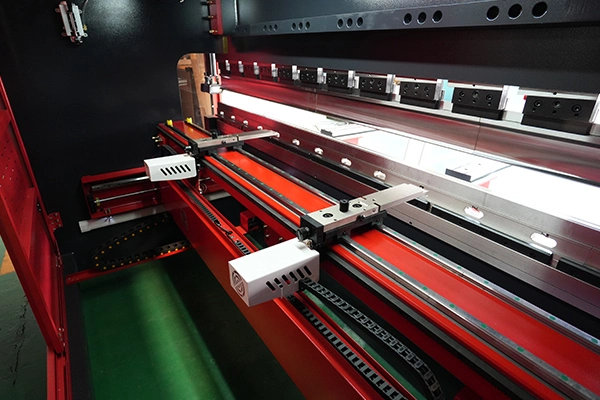

带X、R、Z1、Z2轴的四轴数控后挡料数控折弯机
液压折弯机配备有可调后挡料系统，通过多自由度提供更高的灵活性。

主要优势
- 协调多轴调整，确保卓越的折弯精度
- 伺服驱动、电动控制，配合直线导轨和丝杆机构，实现更快速的自动化操作
- 优化的结构设计，确保更高的刚性和稳定性
- 应用广泛，能够处理复杂和不规则工件
- 简化维护，延长设备使用寿命

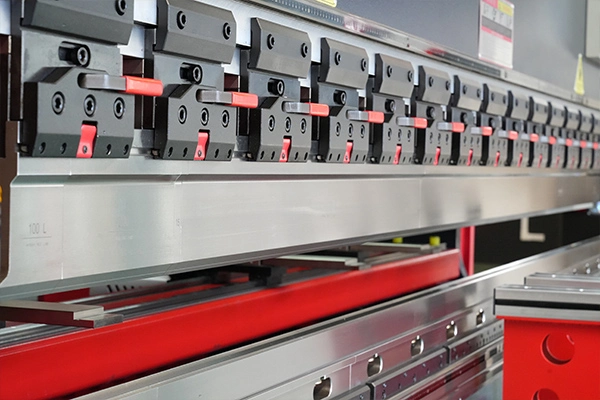

快速夹紧

该上模快装系统安装快捷，大幅减少人工操作并提升生产效率。其具备高精度、操作简便、夹持稳固等特性，能有效防止松动或意外掉落。
机械中高
NC系统自动确定并应用所需的补偿，确保整个工件沿线的弯曲角度均匀一致。

主要优势
- 智能参数调节，实现精确控制
- 兼容多工位，实现灵活操作
- 最大限度地减少关键部件的磨损
- 加固结构设计，可承受冲击
- 适用于复杂的弯曲任务和多样化的加工需求

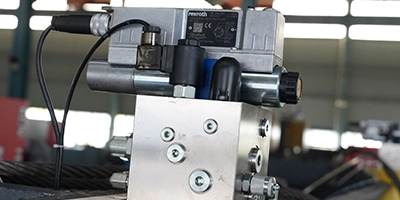

比例阀

力士乐液压阀通常集成在数控折弯机的伺服阀组件中，能够精确且稳定地控制压力与流量。

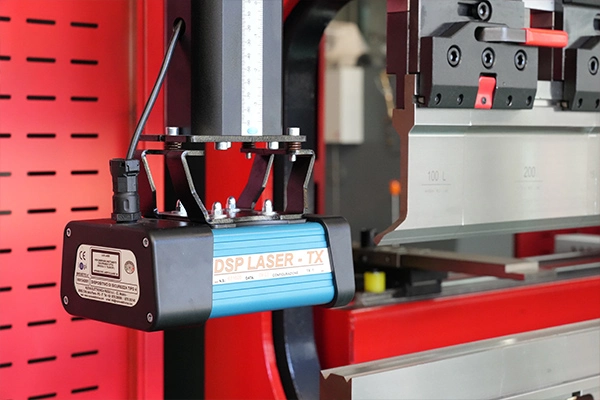

激光防护（可选）
可定制的支架——能够滑动、延伸或升降——适用于不同的设置，例如拆卸头部板或更换间隙模具，确保安全且适应性强的安装。

主要优势
- 高安全性和快速响应，符合CE标准；防护等级达到CAT IV（或Type 4/PLe）
- 对生产流程干扰最小
- 可见激光635 nm，抗环境光干扰能力强
- 光束检测与物理屏障结合的双层保护，减少漏触发几率

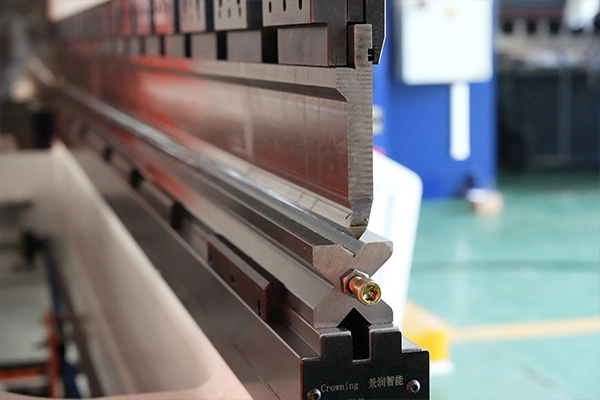

冲头与模具
这些工具经过锻造和热处理，具有持久的耐用性、出色的精度、直线度和重复性，确保最佳的弯曲性能。

主要优势
- 采用Cr12MoV和42CrMo等高强度材料制造，精度和稳定性卓越
- 自动调节功能提升操作效率
- 坚固耐冲击的设计延长使用寿命
- 可加工不锈钢、铝合金及淬火钢板，厚度范围0.5 mm至20 mm
- 支持复杂工件的生产
- 经济高效的设计，降低操作风险

精密DA53T电液伺服折弯机规格

型号	公称压力(KN)	工作台长度(mm)	喉口深度(mm)	滑块行程(mm)	最大开口高度(mm)	主电机功率(kw)	外形尺寸长宽高(mm)
WC67Y/K-30/1600	300	1600	200	80	190	3	17009001650
WC67Y/K-30/2000	300	2000	200	80	190	3	17009001650
WC67Y/K-40/2500	400	2500	280	100	320	5.5	260011001900
WC67Y/K-63/2500	630	2500	300	100	380	5.5	260517252355
WC67Y/K-63/3200	630	3200	250	100	380	5.5	330017252355
WC67Y/K-80/2500	800	2500	250	140	395	7.5	260517252355
WC67Y/K-80/3200	800	3200	320	140	395	7.5	330017252405
WC67Y/K-100/2500	1000	2500	320	140	395	7.5	260018002540
WC67Y/K-100/3200	1000	3200	320	140	395	7.5	329017402400
WC67Y/K-100/4000	1000	4000	320	140	395	7.5	409017402500
WC67Y/K-100/5000	1000	5000	320	140	395	7.5	510017402800
WC67Y/K-125/3200	1250	3200	320	140	395	7.5	345017402800
WC67Y/K-125/4000	1250	4000	320	140	395	7.5	409017402450
WC67Y/K-160/3200	1600	3200	330	200	457	11	328019302800
WC67Y/K-160/4000	1600	4000	330	200	457	11	408019302800
WC67Y/K-160/4500	1600	4500	330	200	457	11	458019302800
WC67Y/K-200/4000	2000	4000	330	200	457	11	408019302800
WC67Y/K-250/5000	2500	5000	400	200	560	20	555019003100
WC67Y/K-300/3200	3000	3200	400	250	630	19	375022003100
WC67Y/K-300/4000	3000	4000	400	250	630	23	455022003300
WC67Y/K-300/5000	3000	5000	400	250	630	26	555022003400
WC67Y/K-300/6000	3000	6000	400	250	630	30	655026003500
WC67Y/K-400/4000	4000	4000	400	300	770	26	455026003500
WC67Y/K-400/5000	4000	5000	400	300	770	30	555026003700
WC67Y/K-400/6000	4000	6000	400	300	770	36	655026003800
WC67Y/K-500/4000	5000	4000	450	350	860	37	455028003800
WC67Y/K-500/5000	5000	5000	450	350	860	46	555028003800
WC67Y/K-500/6000	5000	6000	450	350	860	55	650028003800
WC67Y/K-600/6000	6000	6000	450	350	860	60	655030004200
