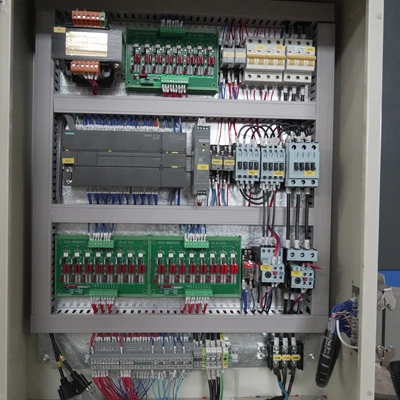

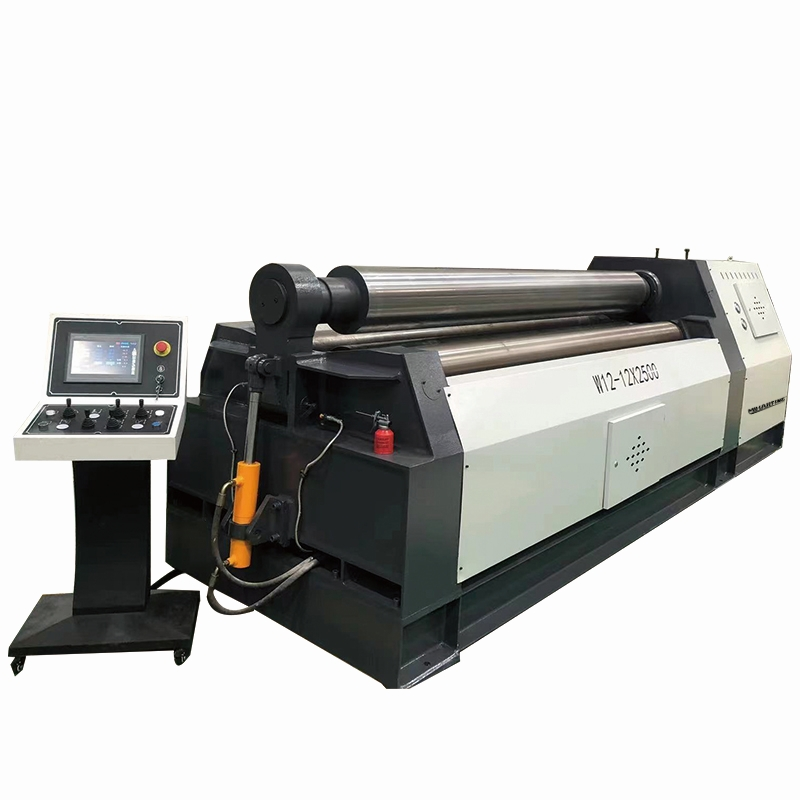

控制系统采用日本欧姆龙公司智能型高速PLC可编程控制器，具备人机对话、故障自诊断、操作错误智能判断、机床各部位监控、逻辑处理、断电记忆等保护功能，抗干扰能力强、使用寿命长、耐冲击、运行稳定。

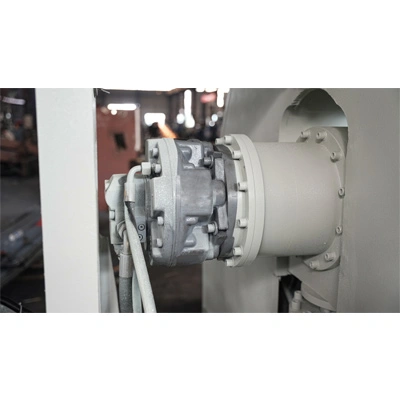

上辊尾部安装有平衡装置，在翻转时平衡上辊，便于取出圆柱形工件。
它使用寿命长，无故障工作时间长。

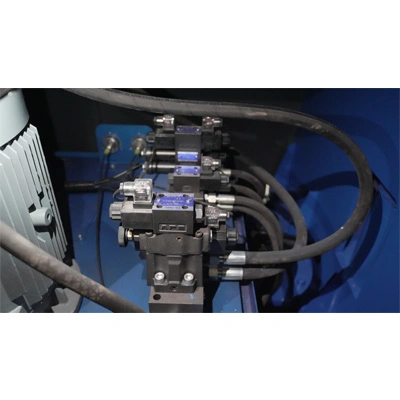

使机器性能更加稳定，确保液压系统在运行过程中不漏油，并保证使用安全。

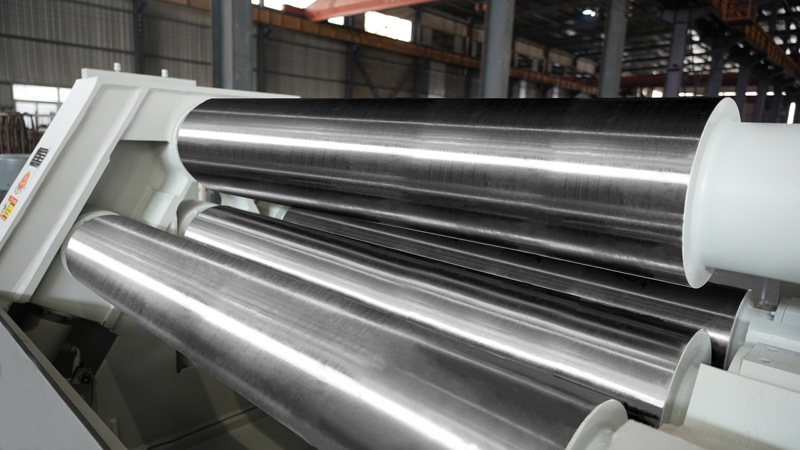

工作辊材质与性能：四个工作辊通常采用42CrMo材质，经锻造及调质处理，硬度HB220-260，具有良好的综合力学性能，强度高、耐磨性强，适用于高负荷作业，使用寿命长。
轴承设计：工作辊端部轴承采用滚动轴承，摩擦系数小，可降低无功损耗，节约能源。
位移控制与精度：下辊及侧辊的升降位移由电脑控制，自动调平，屏幕数字显示。同步精度可达±0.2mm（部分型号可达±0.15mm），卷板精度高，操作简便。
编码器与焊缝定位：上辊安装有编码器，可精确找准辊子转动位置，便于查找卷管焊缝。

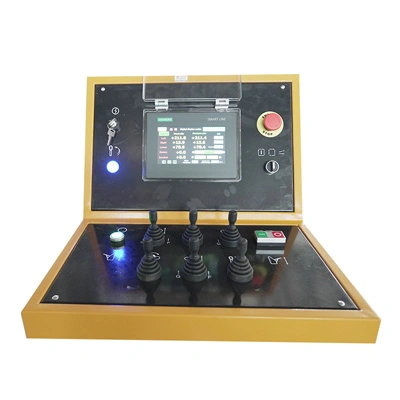

活动操作台：配有活动操作台，触摸屏显示三个工作辊的位置，使操作者一目了然，使用更方便。
加工能力：可将金属板材加工卷制成圆筒、锥体、曲面板等多种零件。各种规格的圆柱、曲面工件均可一次完成预弯及卷制。借助辅助装置，还可卷制锥形筒体。
预弯功能：具有板材端部预弯功能，钢板装入后无需调头即可完成端部预弯及卷制，预弯剩余直边≤1.5倍板厚。
高效传动系统：四辊传动系统在卷制金属板材和管材时，可同时卷动上下辊和左右辊，且上下辊能同时移动，减少了卷制时间，提高工作效率1。
快速卷制：从上料到卷制成型所需时间不超过2分钟2。
质量
压力均匀：四个辊子均带电，机器运行过程中各辊能承受很大压力，确保所卷板材和管材受力均匀，表面更加光滑。还能减少材料的应力和角度，减少钢板变形和脆裂。
高精度和重复性：所用控制系统更为先进，可实现极高精度。
| 规格 | 最大预弯厚度 (mm) | 最大卷板厚度 (mm) | 最大卷板宽度 (mm) | 板材屈服极限 MPA | 卷板速度 m/min | 上辊直径 (mm) | 下辊直径 (mm) | 侧辊直径 (mm) | 电机功率 (kW) |
| W12-6*2000 | 6 | 6 | 2000 | 265 | 5.5 | 180 | 180 | 145 | 5.5 |
| W12-6*2500 | 6 | 6 | 2500 | 265 | 5 | 210 | 210 | 165 | 7.5 |
| W12-8*2000 | 6 | 8 | 2000 | 265 | 5 | 215 | 215 | 165 | 11 |
| W12-8*2500 | 6 | 8 | 2500 | 265 | 5 | 230 | 230 | 180 | 11 |
| W12-12*2000 | 10 | 12 | 2000 | 265 | 5 | 260 | 260 | 200 | 18.5 |
| W12-12*2500 | 10 | 12 | 2500 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| W12-16*2000 | 12 | 16 | 2000 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| W12-16*2500 | 12 | 16 | 2500 | 265 | 5 | 330 | 330 | 260 | 22 |
| W12-16*3200 | 12 | 16 | 3000 | 265 | 5 | 360 | 360 | 280 | 30 |
| W12-20*2000 | 16 | 20 | 2000 | 265 | 5 | 330 | 330 | 260 | 22 |
| W12-20*2500 | 16 | 20 | 2500 | 265 | 5 | 360 | 360 | 280 | 30 |
| W12-25*2000 | 20 | 25 | 2000 | 265 | 4.5 | 360 | 360 | 280 | 30 |
| W12-25*2500 | 20 | 25 | 2500 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| W12-30*2000 | 25 | 30 | 2000 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| W12-30*2500 | 25 | 30 | 2500 | 265 | 4.5 | 470 | 470 | 390 | 37 |
| W12-30*3000 | 25 | 30 | 3000 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| W12-40*2500 | 35 | 40 | 2500 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| W12-40*3000 | 35 | 40 | 3000 | 265 | 4.5 | 650 | 580 | 480 | 55 |
| W12-50*2500 | 40 | 50 | 2500 | 265 | 4 | 650 | 620 | 500 | 55 |
| W12-50*3000 | 40 | 50 | 3000 | 265 | 3.5 | 720 | 650 | 520 | 55 |
| W12-60*3000 | 50 | 60 | 3000 | 265 | 3.5 | 750 | 710 | 560 | 75 |
| W12-70*3000 | 60 | 70 | 3000 | 265 | 3 | 750 | 720 | 600 | 75 |
| W12-80*3000 | 70 | 80 | 3000 | 265 | 3 | 800 | 780 | 620 | 75 |
| W12-90*3000 | 80 | 90 | 3000 | 265 | 3 | 840 | 820 | 660 | 90 |
| W12-100*3000 | 85 | 100 | 3000 | 265 | 3 | 900 | 880 | 700 | 90 |
| W12-120*3000 | 100 | 120 | 3000 | 265 | 3 | 1020 | 980 | 800 | 132 |
机械式三辊非对称卷板机的主要特点：该机结构为三辊非对称式，上辊为主驱动，下辊垂直升降运动，下辊齿轮与上辊齿轮啮合，作为主驱动；侧辊做倾斜和升降运动，具有预弯和卷圆双重功能。结构紧凑，操作和维护方便。
本机适用于金属板材的弯曲变形。可在一定范围内卷制圆形、弧形和锥形工件。具有板端预弯功能。该型号的两个下辊为主动辊，可水平移动。上辊为从动辊，可上下移动，传动轴通过万向联轴器连接。
按照卷板机规定的参数卷制板材。板材厚度20mm，最大长度2500mm，卷板材料屈服极限小于250 Mpa。
