精密DA58T电液钣金折弯机

该电液伺服折弯机采用双缸同步折弯技术，可在短时间内实现高精度折弯，显著提升生产效率。机床主体通过CNC龙门加工中心制造，确保成品直线度与加工精度处于行业领先水平，满足高端钣金加工需求。

高效同步弯曲

高精度加工

精密DA58T电液伺服数控折弯机的特点

请求信息

控制器：DELEM DA58T

电气系统：施耐德电气 - 法国

主电机：西门子电机 - 德国

液压系统：博世力士乐 - 德国

油泵：Sunny - 美国

管接头：EMB - 德国

后挡料：Hiwin - 台湾

光栅尺：Fagor

配置介绍

刚性框架

采用全钢焊接框架与装配工作台，精度高、刚性好。主体结构运用UG/ANSYS/CAD三维有限元优化设计，确保机架整体稳定性。

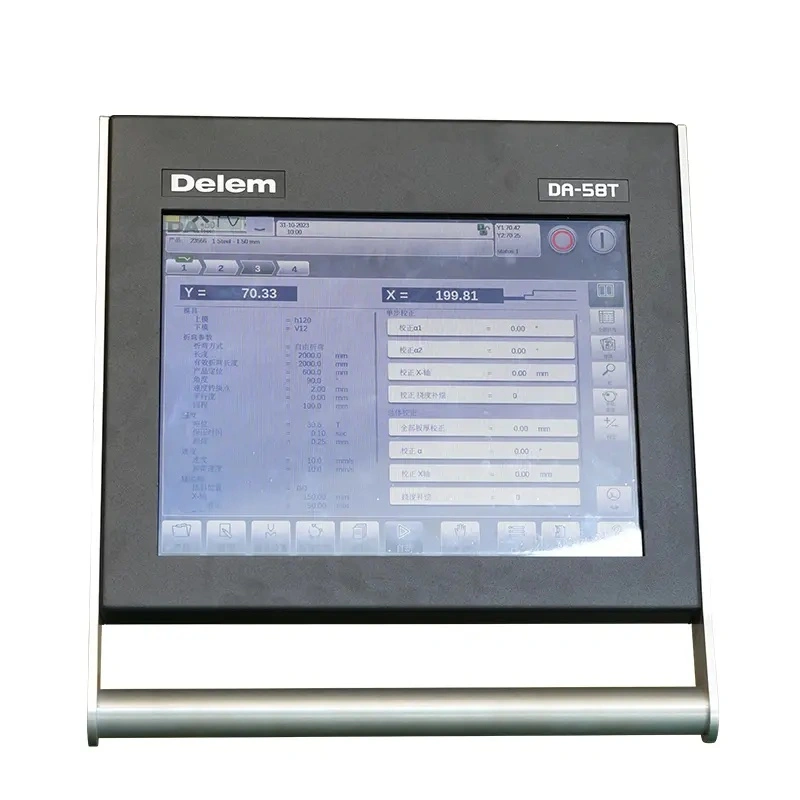

系统

2D 图形化触摸屏编程
15英寸高分辨率彩色TFT显示屏
折弯顺序计算
凸度控制
伺服与变频控制
针对闭环和开环阀的先进Y轴控制算法
USB、外设接口
PROFILE-T离线编程软件

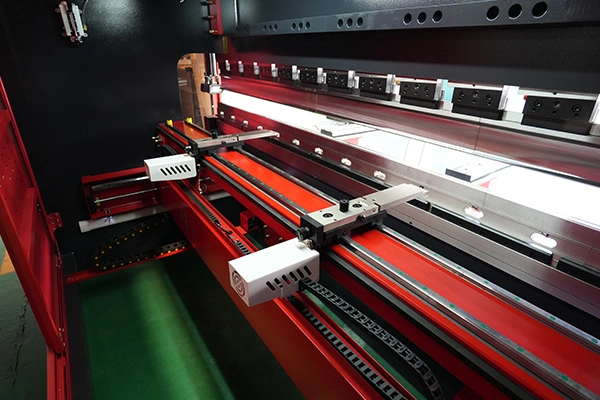

数控折弯机4轴数控后挡料，带X、R、Z1、Z2轴

在液压折弯机中，可调后挡料装置通过多自由度调节实现了显著优势。
优势
1. 多轴协调调节，提高加工精度
2. 自动化操作，提高效率，通过伺服电机、直线导轨和丝杠驱动实现电动调节。
3. 结构优化，增强稳定性
4. 应用范围广，兼容复杂工件
5. 降低维护难度，延长设备寿命

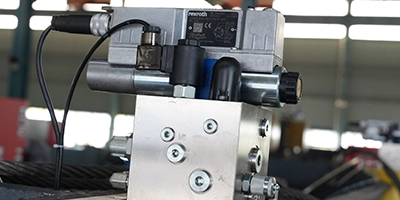

比例阀

力士乐液压阀门广泛应用于数控折弯机的伺服阀组中，以提供稳定可靠的压力和流量控制。

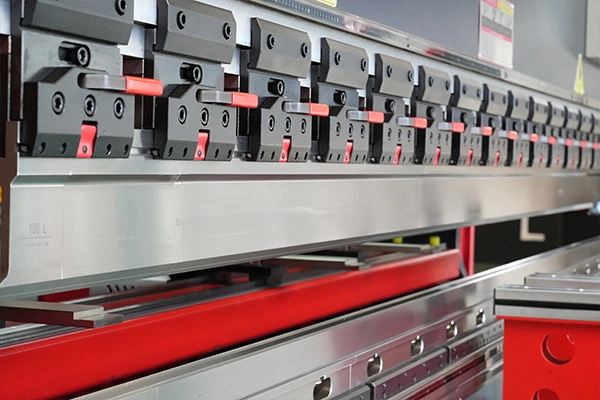

快速夹紧

快速夹紧上模方便，减轻劳动强度，提高生产效率。本实用新型具有精度高、夹紧方便、不松动、不掉刀等优点。

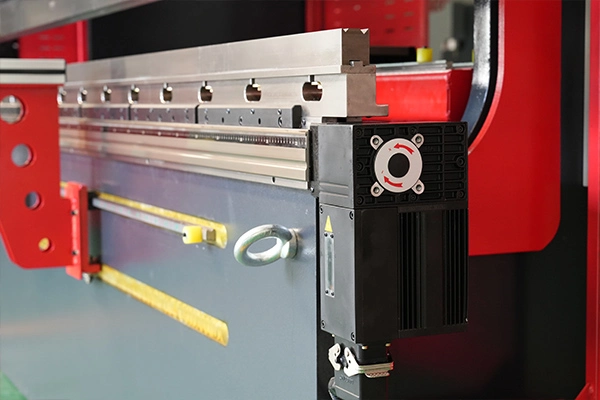

机械凸度

补偿量由数控系统自动计算设定，确保全长折弯角度一致性。
优势特点
1. 参数化智能调节
2. 多工位兼容适配
3. 减少关键部件磨损
4. 抗冲击结构优化
5. 适应复杂加工需求

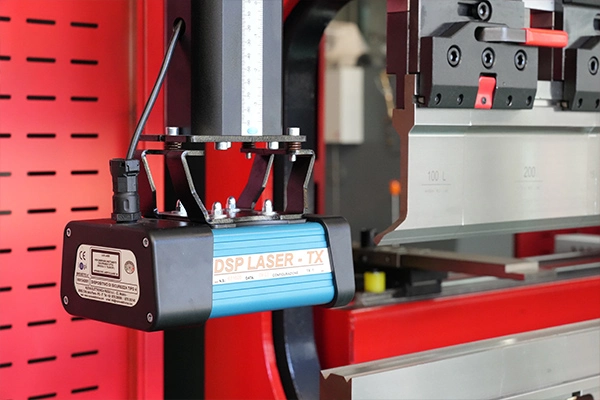

激光防护（可选）

针对不同支架（如拔头板支架、间隙换模支架等），提供可滑动、加长、升降等定制化支架，确保安装灵活稳定。
优势
1. 安全等级及响应速度高。符合CE标准，安全等级达CATIV（或Type4/PLe）
2. 对生产效率影响极小
3. 采用可见激光（波长635nm），抗光干扰能力强
4. 实现"光束监控+物理隔离"双重防护，降低漏检风险

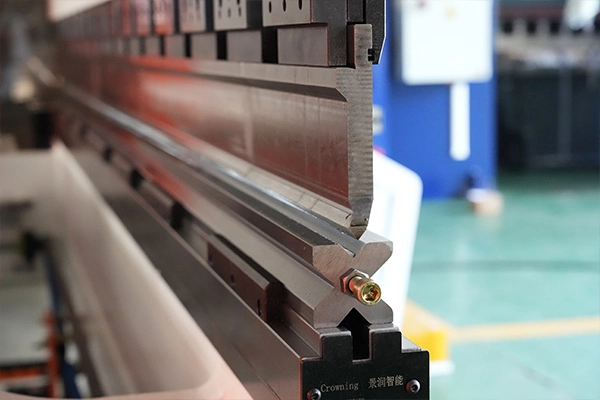

冲头与模具

经锻打、淬火处理，经久耐用。高精度，
高直线度和高重复性，最终获得理想的折弯效果。
优势
1. 采用Cr12MoV、42CrMo等高强度材料，精度高，稳定性好
2. 自动化调节，提高效率
3. 耐冲击结构，延长设备寿命
4. 可加工不锈钢、铝合金、淬火钢板等材料，厚度覆盖0.5mm-20mm
5. 支持复杂工件加工
6. 经济安全，降低操作风险

精密DA58T电液钣金折弯机规格

型号	公称压力（KN）	工作台长度（mm）	喉口深度（mm）	滑块行程（mm）	最大开口高度（mm）	主电机功率（kw）	外形尺寸（长×宽×高）（mm）
WC67Y/K-30/1600	300	1600	200	80	190	3	17009001650
WC67Y/K-30/2000	300	2000	200	80	190	3	17009001650
WC67Y/K-40/2500	400	2500	280	100	320	5.5	260011001900
WC67Y/K-63/2500	630	2500	300	100	380	5.5	260517252355
WC67Y/K-63/3200	630	3200	250	100	380	5.5	330017252355
WC67Y/K-80/2500	800	2500	250	140	395	7.5	260517252355
WC67Y/K-80/3200	800	3200	320	140	395	7.5	330017252405
WC67Y/K-100/2500	1000	2500	320	140	395	7.5	260018002540
WC67Y/K-100/3200	1000	3200	320	140	395	7.5	329017402400
WC67Y/K-100/4000	1000	4000	320	140	395	7.5	409017402500
WC67Y/K-100/5000	1000	5000	320	140	395	7.5	510017402800
WC67Y/K-125/3200	1250	3200	320	140	395	7.5	345017402800
WC67Y/K-125/4000	1250	4000	320	140	395	7.5	409017402450
WC67Y/K-160/3200	1600	3200	330	200	457	11	328019302800
WC67Y/K-160/4000	1600	4000	330	200	457	11	408019302800
WC67Y/K-160/4500	1600	4500	330	200	457	11	458019302800
WC67Y/K-200/4000	2000	4000	330	200	457	11	408019302800
WC67Y/K-250/5000	2500	5000	400	200	560	20	555019003100
WC67Y/K-300/3200	3000	3200	400	250	630	19	375022003100
WC67Y/K-300/4000	3000	4000	400	250	630	23	455022003300
WC67Y/K-300/5000	3000	5000	400	250	630	26	555022003400
WC67Y/K-300/6000	3000	6000	400	250	630	30	655026003500
WC67Y/K-400/4000	4000	4000	400	300	770	26	455026003500
WC67Y/K-400/5000	4000	5000	400	300	770	30	555026003700
WC67Y/K-400/6000	4000	6000	400	300	770	36	655026003800
WC67Y/K-500/4000	5000	4000	450	350	860	37	455028003800
WC67Y/K-500/5000	5000	5000	450	350	860	46	555028003800
WC67Y/K-500/6000	5000	6000	450	350	860	55	650028003800
WC67Y/K-600/6000	6000	6000	450	350	860	60	655030004200
