精密DA66T电液同步折弯机

Name: DA66T电液折弯机
Brand: Anhui Harting Machinery Technology Co.,LTD.
Availability: InStock

DA66T系统折弯机适用于一些常规、简单形状的折弯任务，能够满足大多数一般生产需求，通常适用于6+1轴。

稳定可靠

导入配置

高精度后挡料

精密DA66T电液同步折弯机的特点

请求信息

二维触摸图形编程
三维产品图形模拟显示
17英寸高分辨率TFT真彩显示屏
完整的WINDOWS应用程序包
兼容DELEM模块化结构系统
USB及外设接口
多任务环境下的用户程序应用
角度检测传感器接口
PROFILE-TL离线编程软件

配置简介

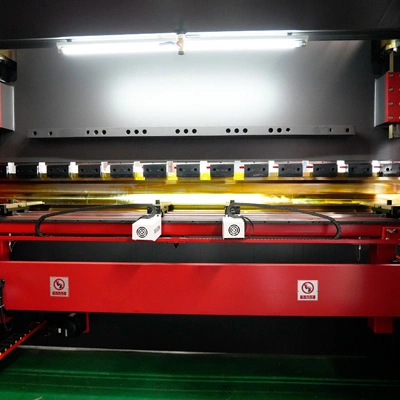

带有X1、X2、R1、R2、Z1、Z2轴的CNC后挡料

后挡料系统采用荷兰DELEM品牌的伺服电机和驱动器，提供稳定而精确的动力输出。滚珠丝杠和直线导轨：配备台湾HIWIN品牌的滚珠丝杠和直线导轨，确保后挡料系统运行平稳、定位高精度。X轴行程：800mm，速度100mm/s，提高工作效率，满足折弯需求。
优势
1. 通过X轴、Z轴和R轴的多轴控制能力，使其能够满足复杂的生产需求
2. 高精度位置控制与重复定位
3. 高效率折弯，缩短生产周期
4. 机器在运行过程中保持稳定性和安全性

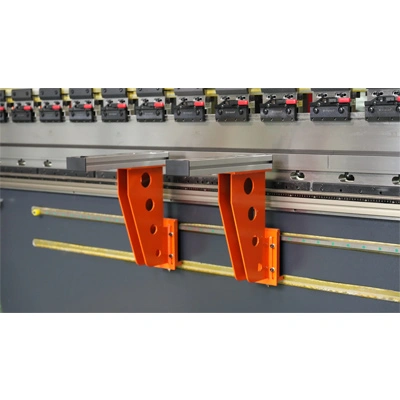

移动前支撑
电液折弯机的前托料系统主要由以下部分组成：
- 伺服电机：作为动力源，通过皮带轮传递动力驱动丝杠，带动整个滑台上下移动。
- 丝杠与翻板：丝杠上设有长键槽，在键槽的上止点处安装有销子，将丝杠的旋转运动转化为翻板的上下运动，从而将板材折弯贴紧。
- 手动操作机构：用于左右移动前托料机构，以适应不同宽度的板材。

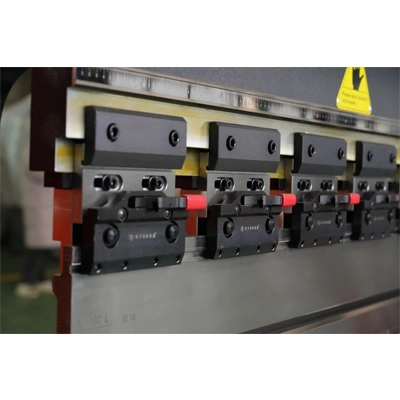

快速夹紧

电液折弯机快速夹紧装置主要用于快速夹紧折弯机的上模和下模，确保折弯过程中的稳定性和安全性。该装置适用于多种类型的折弯机，包括普通折弯机和数控折弯机，能够适应不同的工作需求。

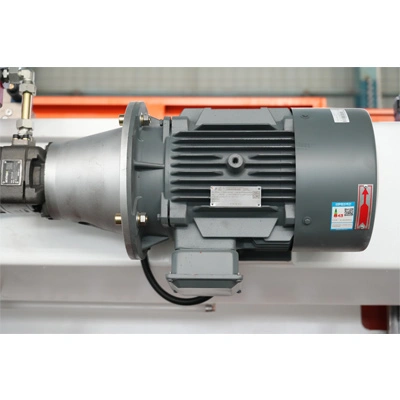

西门子电机
电机优势
- 可靠性：长期运行后仍能保持良好性能。
- 高效率：在保证性能的同时降低能耗。
- 优异性能：能够适应各种恶劣的工作环境。

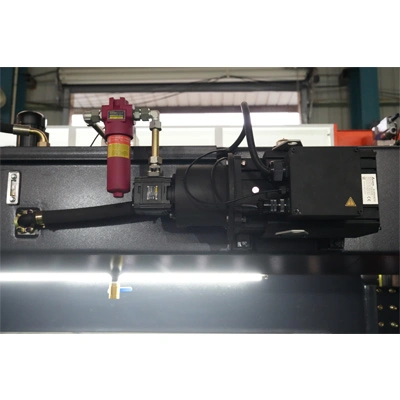

液压系统

双伺服电液折弯机的液压系统包括液压缸、过渡块、充液阀、电磁换向阀和比例压力阀等关键部件。这些部件协同工作，不仅能有效保护液压缸、降低运行负荷，还能提高液压系统的稳定性和实用性。
提升保护性能
通过精心设计的保护部件，双伺服电液折弯机的液压系统能够在一定程度上减少液压缸因外力受损的风险，延长液压系统的使用寿命。该设计充分考虑了液压系统在使用过程中可能遇到的各种外部因素，确保设备的长期稳定运行。

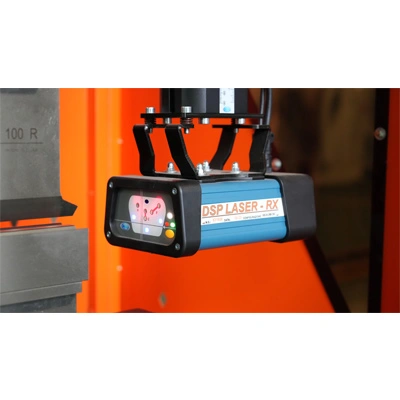

激光保护（可选）
激光防护装置的主要功能
- 保障操作人员安全：检测危险区域内的人员或物体，及时发出警报。
- 提高生产效率：帮助操作人员更快完成工作，减少因安全问题导致的停机与延误。
- 提升设备可靠性：检测设备异常情况并及时报警，协助操作人员及时处理问题，避免设备损坏和事故发生。
- 符合安全标准：遵守相关安全标准和法规，帮助企业提高安全管理水平，降低安全事故发生率。

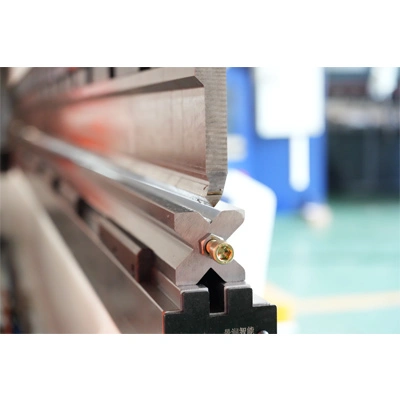

冲头和模具

折弯机模具的材料一般为T8、T10、T10A，较好的为42CrMo。此外，Cr12MoV也是一种优质材料。它要求高强度、高韧性和良好的耐磨性，通常使用冷作模具钢。42CrMo是一种高强度合金调质钢，具有高强度和良好的韧性，可在500度以下工作。

精密DA66T电液折弯机规格

型号	公称压力(KN）	工作台长度(mm)	喉口深度(mm)	滑块行程(mm)	最大开口高度(mm)	主电机功率(kw)	外形尺寸 LWH(mm)
WC67Y/K-30/1600	300	1600	200	80	190	3	17009001650
WC67Y/K-30/2000	300	2000	200	80	190	3	17009001650
WC67Y/K-40/2500	400	2500	280	100	320	5.5	260011001900
WC67Y/K-63/2500	630	2500	300	100	380	5.5	260517252355
WC67Y/K-63/3200	630	3200	250	100	380	5.5	330017252355
WC67Y/K-80/2500	800	2500	250	140	395	7.5	260517252355
WC67Y/K-80/3200	800	3200	320	140	395	7.5	330017252405
WC67Y/K-100/2500	1000	2500	320	140	395	7.5	260018002540
WC67Y/K-100/3200	1000	3200	320	140	395	7.5	329017402400
WC67Y/K-100/4000	1000	4000	320	140	395	7.5	409017402500
WC67Y/K-100/5000	1000	5000	320	140	395	7.5	510017402800
WC67Y/K-125/3200	1250	3200	320	140	395	7.5	345017402800
WC67Y/K-125/4000	1250	4000	320	140	395	7.5	409017402450
WC67Y/K-160/3200	1600	3200	330	200	457	11	328019302800
WC67Y/K-160/4000	1600	4000	330	200	457	11	408019302800
WC67Y/K-160/4500	1600	4500	330	200	457	11	458019302800
WC67Y/K-200/4000	2000	4000	330	200	457	11	408019302800
WC67Y/K-250/5000	2500	5000	400	200	560	20	555019003100
WC67Y/K-300/3200	3000	3200	400	250	630	19	375022003100
WC67Y/K-300/4000	3000	4000	400	250	630	23	455022003300
WC67Y/K-300/5000	3000	5000	400	250	630	26	555022003400
WC67Y/K-300/6000	3000	6000	400	250	630	30	655026003500
WC67Y/K-400/4000	4000	4000	400	300	770	26	455026003500
WC67Y/K-400/5000	4000	5000	400	300	770	30	555026003700
WC67Y/K-400/6000	4000	6000	400	300	770	36	655026003800
WC67Y/K-500/4000	5000	4000	450	350	860	37	455028003800
WC67Y/K-500/5000	5000	5000	450	350	860	46	555028003800
WC67Y/K-500/6000	5000	6000	450	350	860	55	650028003800
WC67Y/K-600/6000	6000	6000	450	350	860	60	655030004200
