气动冲孔机：技术指南、应用与选型

气动冲床是一种由压缩空气驱动的压力系统，用于对金属板、铝型材、铜母线、塑料部件和复合板等材料进行冲孔、穿孔、压花、切口或成型。与机械或液压压力机相比，它具有循环速度快、操作清洁、维护要求低的特点，非常适用于轻中型工业生产。

现代系统包括自动气动冲床配备PLC控制、伺服送料、安全防护和多工位工具，使其非常适合精密制造和连续生产线。

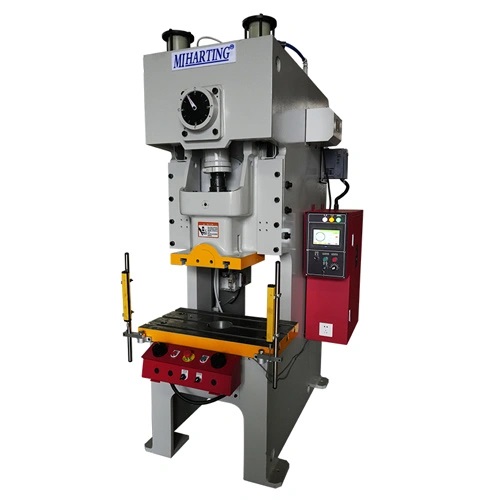

什么是气动冲床？

A气动冲压机使用压缩空气驱动气缸内的活塞，将气压转换为线性力。该力推动冲头向下，抵住模具对材料进行剪切或成型。

与依赖飞轮的机械压力机或依赖油压的液压机不同，气动冲床通过调节气压工作——通常在0.5-0.8兆帕（70-120磅/平方英寸）之间。

主要特点

• 清洁动力源（压缩空气）

• 快速响应和短循环时间

• 可调行程和力控制

• 紧凑的占地面积

• 非常适合轻中型吨位应用

气动冲孔系统广泛应用于：

• 钣金加工

• 电气柜制造

• 汽车支架生产

• 暖通空调管道加工

• 电子机箱成型

气动冲压机技术原理

气动冲床的工作机制基于空气压缩和力传递。

压缩空气供应

空气压缩机通过以下部件向系统供应加压空气：

• FRL单元（过滤器、调压阀、润滑器）

• 电磁阀

• 流量控制阀

气缸驱动

压缩空气进入气缸腔室，推动活塞向下。输出力计算如下：

力=气压×活塞面积

例如：

• 0.6兆帕压力

• 100毫米直径气缸

输出力 ≈ 4.7吨

冲压过程

活塞连接至滑块和冲头工具。

• 下冲程：材料剪切发生

• 回程：弹簧或反向气压使活塞回缩

自动化集成

在自动气动冲床中，附加组件包括：

• PLC控制器

• 伺服送料器

• 触摸屏人机界面

• 安全光幕

• 多工位工具系统

这样可以实现连续冲孔，并具有精确的重复性。

工业生产中重要的气动冲床特性

为了超越标准市场产品，先进的气动冲压机融合了以下工程特性：

高速运行

循环速率可达每分钟60-150次冲程，具体取决于冲程长度和材料。

能源效率

与液压系统不同，气动机器仅在主动冲程周期内消耗动力。

低维护

• 无液压油泄漏

• 机械磨损部件更少

• 气缸更换简单

可调行程控制

行程长度可针对以下情况定制：

• 浅压花

• 深冲压

• 多步成型

模块化工具设计

快速换模系统减少停机时间。

安全合规

现代机器集成：

• 双手控制

• 紧急停止系统

• 符合CE标准的防护装置

• 压力监控传感器

气动冲床的应用有哪些？

气动冲床广泛应用于多个制造行业。

钣金加工

• 冲孔

• 开槽

• 切口

• 切边

电气与电力行业

• 铜母线冲孔

• 配电柜面板穿孔

• 开关柜面板加工

汽车工业

• 支架成型

• 安装孔冲孔

• 内饰金属部件

建筑行业

• 钢框架连接件

• 通风管法兰冲孔

• 薄规格金属加工

塑料与复合材料

• 外壳冲孔

• 控制面板加工

• 电器外壳制造

与机械冲床相比，气动系统运行更安静，对中等批量生产的适应性更好。

如何选择合适的自动气动冲床

选择合适的系统需要评估技术和操作因素：

所需冲压力

基于以下因素计算：

• 材料类型

• 厚度

• 孔径

• 剪切强度

行程长度

较短行程 = 更快的速度
较长行程 = 更深的成型能力

自动化程度

• 手动气动冲床

• 半自动系统

• 带伺服送料的全自动气动冲床

工具兼容性

考虑：

• 标准模架

• 定制模具集成

• 快速换模

生产量

大批量生产受益于：

• PLC控制自动化

• 集成送料

• 多工位转塔系统

安全与合规

确保：

• CE或同等认证

• 过载保护

• 压力监控系统

气动冲床常见问题

气动冲床可以加工哪些材料？

低碳钢、不锈钢（薄板）、铝、铜、黄铜、塑料、橡胶板和复合板。

气动冲床是否适合重型金属成型？

它非常适合轻中型应用。对于重度变形或厚钢板，液压机更合适。

气动冲床需要多少气压？

通常在0.5-0.8兆帕之间，取决于气缸尺寸和所需吨位。

气动冲床的使用寿命是多少？

在适当的维护下，工业级系统可可靠运行8-15年。

气动冲床能否集成到生产线中？

是的。自动气动冲床可以与以下设备集成：

• CNC送料器

• 机器人手臂

• 输送系统

• MES生产监控系统
